RP-12K4-B四线制信号浪涌保护器

过程控制信号浪涌保护器,主要用来抑制进入工业控制系统网络的浪涌电压,使系统网络免受浪涌电压所产生的对信号的干扰,以及对网络中的传感器、控制器和执行器的永久性破坏。

  1. 额定电压: 12V
  2. 最大放电电流Imax: 20KA
  3. 通信信号类型: AI、DI信号
  4. 宽度: 12.5mm
主要特点 main features

产品采用了多级保护技术和国际知名品牌元器件,前级采用气体放电管,可以承受较大的雷电流冲击;后级采用低电容特性的TVS管,有较快的响应速度,两极之间有保护电路,可确保前后级的有效隔离。

01. 通流容量大,限制电压低,响应速度快(小于1ns),故障隔离功能强;

02.传输衰减小,插入损耗小,最大传输速率10Mbps

03.产品具有在线热切除功能,即在工作状态下,可以拔除防雷组件进行检测维修和更换,而拔除防雷组件之后的基座可以保持系统正常工作;

04.产品体积小(宽度仅12.5mm)安装方便,采用35mmDIN导轨安装固定,

05.导轨防雷接地:省安装,减少接线,底座铜片与安装导轨可靠连接;

06.产品防护等级IP20,采用串联方式连接,安装于被保护设备前端;


防护原理


外形尺寸

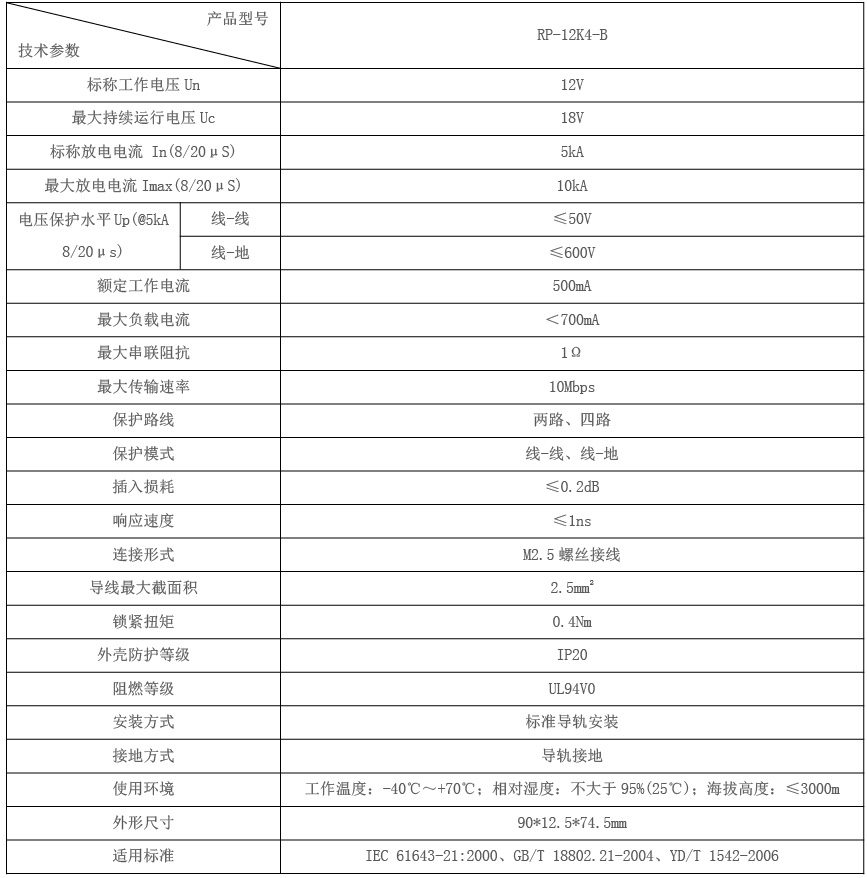

技术参数 technical parameter
