成都标定发布全球首款“1U可插拔防脱型B级电源浪涌保护器”

      成都标定科技有限责任公司 成立于1999年，一直致力于雷电电磁脉冲的防护研究，产品获得了UL、TUV、CE、泰尔等相关国际、国内的权威认证，以专业的技术及可靠的产品服务于通信、光伏、电力、LED、充电桩等各领域的全球客户。近几年，标定科技的产品累计应用已突破千万台，其中包括南非和马拉维的光伏项目、巴西的市政照明系统工程、印度的屋顶光伏项目、印尼泗水路灯改造工程项目......

       成都标定科技有限责任公司自主研发的针对5G基站应用的“1U可插拔防脱型B级电源浪涌保护器（SPD）”近日正式发布。这是继2020年10月成都标定成功推出全球首款“1U可插拔防脱型C级电源浪涌保护器（SPD）”之后取得的又一成果。“1U可插拔防脱型C级电源SPD”通过了国家专利认证和泰尔认证，已获得了用户的广泛认可。

      作为“新基建”重点产业之一，5G基站建设的全面推进带来基站电源需求量迅猛增加。由于5G基站收发单元增加、处理能力增强、设备功率也大幅增加，因而5G基站电源功率大约是4G耗电功率的3~4倍。目前我国90%的4G存量电源均需要扩容和改造，才能满足 5G电源模块的灵活组合、按用户分期扩容。1U（1U = 1.75inch = 4.45cm）高度电源模块具有体积小、重量轻、工程安装简单等优势，在施工困难、空间及预算紧张等场景下可为运营商提供更好的选择。

      2019年8月实施的中国铁塔公司标准《模块化电源系统技术要求》（Q/ZTT 2229—2019）指出：现有基站组合式和嵌入式开关电源系统（除整流模块）均采用一体化产品架构，这种架构缺乏灵活性，既容易造成配置冗余也不利于系统扩容，在 5G 扩容改造过程中凸显不足。因此需要一种可以灵活组合、按用户分期扩容的电源来适应 5G 发展。标准要求模块化电源应具备模块化配置、混插插槽及多能源接入、产品归一多场景适用等特点。

      根据Q/ZTT 2229—2019要求，模块化电源系统“各功能子模块宽度应满足 19 英寸标准机框安装，基础单元高度宜不大于 6U，扩展整流单元高度宜不大于2U，直流配电模块宜不大于 1U。”

      我公司在调研中发现，传统导轨机框高度为90mm，且为上下接线，加上接线占据3个U高度。显然，要在1U高度空间内实现5G基站设备的雷电防护，传统导轨式浪涌保护器（SPD）在空间上无法满足要求。标定科技周工表示，目前不少厂家采用电路板焊接方式将小型SPD装入1U机箱，但作为消耗型产品，不仅不方便更换，也没有相应的检测标准支持。

      我公司研发的“1U可插拔防脱型C级电源浪涌保护器（SPD）”和“1U可插拔防脱型B级电源浪涌保护器（SPD）”率先解决了上述技术难题。

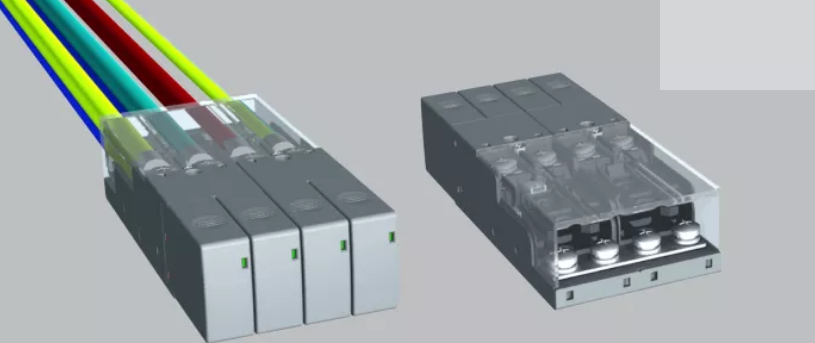

“1U可插拔防脱型B级电源SPD”实现了多项技术突破：

✔ 全球首款实现19英寸标准机架1U单元高度的SPD安装，是安装结构上的重大突破；

✔ 全球首款实现在19mm宽度的模块上，测试通过Imax=120kA（T2）通流容量，实现电气性能上的重大突破；

✔ 全球首款实现在同一底座上，T1和T2类浪涌保护模块自由切换，通信电源设计师在设计不同应用场景下的产品时，无需更改结构设计，只需更换浪涌模块；

✔ 全球首款实现在同一底座上，Imax=40kA、60kA、80kA、100kA、120kA通流容量的浪涌保护模块自由切换；

✔ 可在同一底座上实现交流、直流防雷模块的切换；

✔ 采用凯文接线方式，最大限度降低残压；

✔ 支持在线插拔，实现高效维护。
