RPM-40-36

本产品属于T2类交流电源浪涌保护器,一体化底座,超薄型可插拔模块,抗震锁扣设计,具有通流容量大,电网适应能力强,安全可靠。可广泛应用于各种电气场合,在LPZ0到LPZ1区的配电系统中使用,作为C、D级保护。

  1. 系统电压: AC220/380V
  2. 配电系统: TT、TN-S、TN-C、IT
  3. 最大持续运行电压Uc: 385V
  4. 最大放电电流Imax: 40KA
  5. 保护模式: 1+1、2+0、3+0、3+1、4+0
  6. 模块数量: 2片,宽度36mm
主要特点 main features

交流电源浪涌保护器采用多种防雷器件组合保护模式,并联式、一体化底座,超模型可插拔模块,抗震锁扣设计,具有工作状态指示、失效远程告警功能。

01.通流容量大,限制电压低;

02.动作电压适当,保护电路稳健;

03.内置过温、过流保护,无续流,高可靠安全;

04.小体积设计,宽度仅为36mm,节省安装空间

05.一体化底座,模块可插拔结构,模块防误插,可更换,维护方便;

06.新型锁扣装置在大电流冲击和强烈振动情况下,能保证插头稳定、不松脱;

07.具备状态指示和遥信告警功能;

08.工艺考究,能在恶劣环境下长期工作,采用35mmDIN导轨固定,安装方便,维护简单。

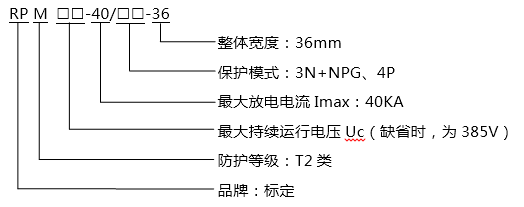

命名规则

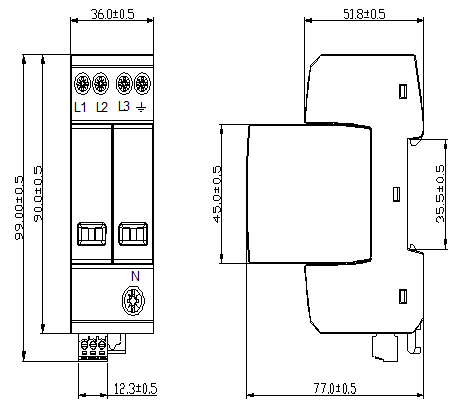

外形尺寸


                         RPM-40/3N+NPG-36(RPM-40/4P-36)

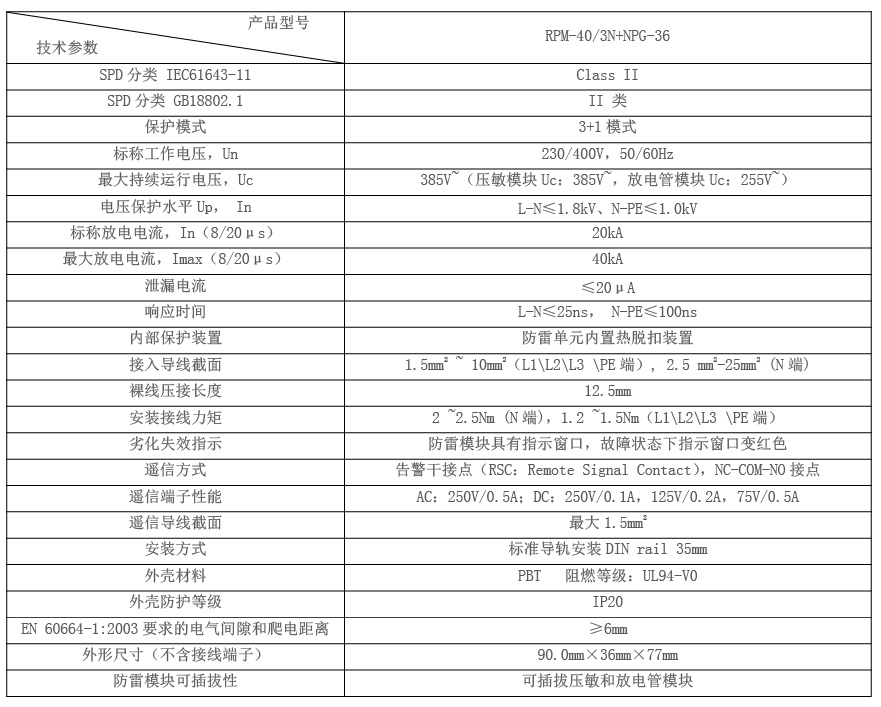

技术参数 technical parameter
