RPH320-15

本产品属于T1类交流电源浪涌保护器,具有通流容量大,电网适应能力强,安全可靠。可广泛应用于各种电气场合,在LPZ0到LPZ1区的配电系统中使用,作为B级保护。

  1. 系统电压: AC220/380V
  2. 配电系统: TT、TN-S、TN-C、IT
  3. 最大持续运行电压Uc: 320V
  4. 冲击放电电流Iimp: 15KA
  5. 保护模式: 1+1、2+0、3+0、3+1、4+0
主要特点 main features

交流电源浪涌保护器采用多种防雷器件组合保护模式,并联式、多功能一体化设计,具有工作状态指示、失效远程告警功能。

01.并联式、多功能模块化设计,采用1+1、2+0、3+0、3+1、4+0模式;

02.采用高性能防雷器件,续流遮断能力强,无续流产生;

03. 安全可靠,全密封设计,不会产生飞弧现象;

04.电压保护水平低,通流量大;

05.工艺考究,能在恶劣环境下长期工作,安装方便,维护简单;

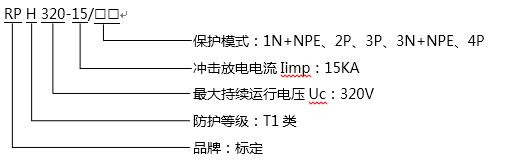

命名规则


外形尺寸

image.png         1637217373475541.png

                RPH320-15/1N+NPE(RPH320-15/2P)                                                                    RPH320-15/3P



                  RPH320-15/3N+NPE(RPH320-15/4P)

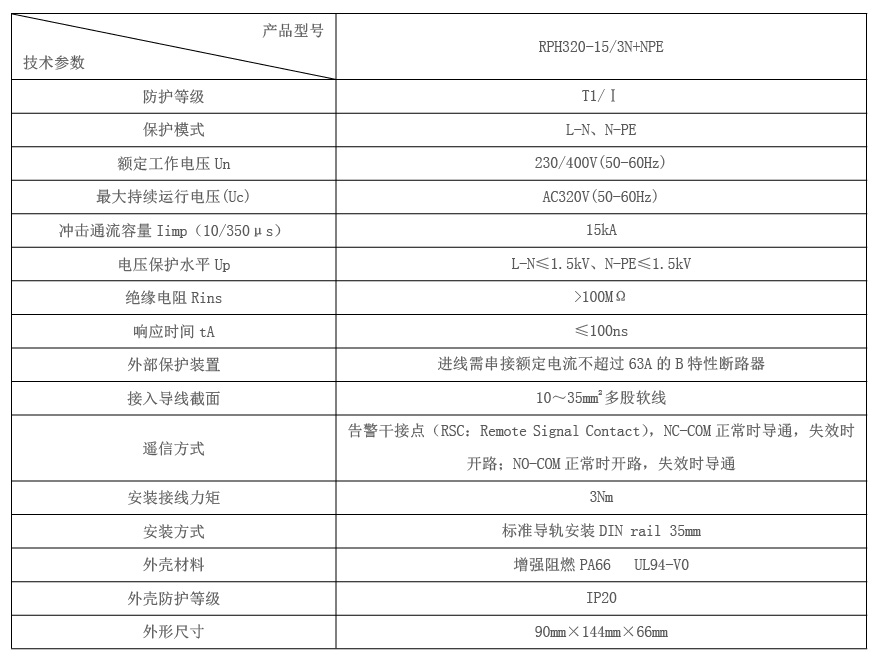

技术参数 technical parameter
