RPM-40-1U

本产品属于T2类1U面板插拔防脱型交流电源浪涌保护器,具有通流容量大,电网适应能力强,安全可靠,适用于实现面板插拔、1U高度机箱安装场所。可广泛应用于各种电气场合,在LPZ1到LPZ2区的配电系统中使用作为C、D级保护。

  1. 系统电压: AC220/380V
  2. 配电系统: TT、TN-S、TN-C、IT
  3. 最大持续运行电压Uc: 385V
  4. 最大放电电流Imax: 40KA
  5. 保护模式: 1+1、2+0、3+0、3+1、4+0
  6. 安装高度: 1U高度
主要特点 main features

1U面板插拔防脱型交流电源浪涌保护器采用多种防雷器件组合保护模式,适用于实现面板插拔、1U高度机箱安装场所具有工作状态指示、失效远程告警功能。

01.适用于模块式插框电源系统雷电及过电压保护;

02.结构新颖紧凑,所需安装空间小(单P宽度仅12mm),满足插框电源1U机箱安装高度需求;

03.通流容量大,限制电压低;

04.动作电压适当,保护电路稳健;

05.内置过温、过流保护,无续流,高可靠安全;

06.新型锁扣装置在大电流冲击和强烈振动情况下,能保证插头稳定、不松脱;

07.模块可插拔结构,模块防误插,可更换,维护方便;

08.具备状态指示和遥信告警功能;

09.采用DBN90°片形端子压接软性导线,通过热缩管绝缘防护的接线方式(接入导线截面最大16mm2);

10.采用4-M3*8螺钉固定,安装方便。

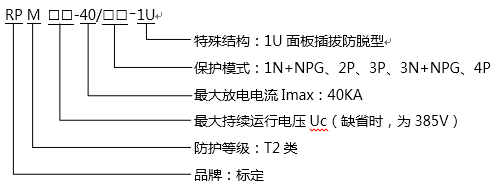

命名规则


外形尺寸


                                     RPM-40-1U单片外形尺寸

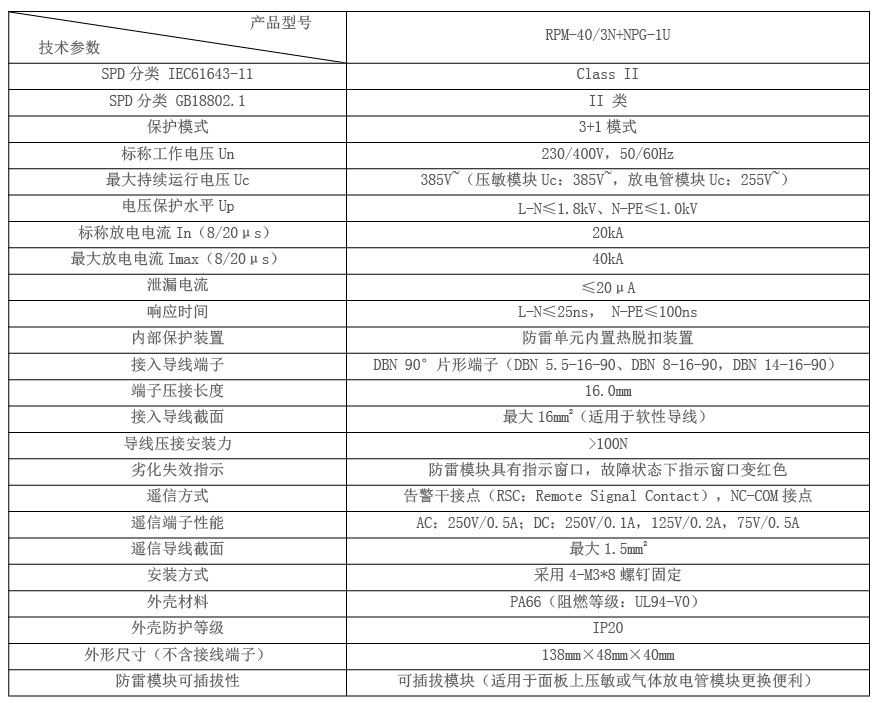

技术参数 technical parameter
