RPM-80/B+C-1U

本产品属于T2类1U面板插拔防脱型交流电源浪涌保护器,具有高通流容量大,低残压,电网适应能力强,安全可靠,适用于实现面板插拔,1U高度机箱安装场所。可广泛应用于各种电气场合,在LPZ0到LPZ1区的配电系统中使用作为B+C级保护。

  1. 系统电压: AC220/380V
  2. 配电系统: TT、TN-S、TN-C
  3. 最大持续运行电压Uc: 385V
  4. 最大放电电流Imax: 120KA
  5. 防护等级: B+C
  6. 安装高度: 1U高度
主要特点 main features

1U面板插拔防脱型B+C级交流电源浪涌保护器采用多种防雷器件组合保护模式,适用于实现面板插拔、1U高度机箱安装场所具有工作状态指示、失效远程告警功能。

01.适用于模块式插框电源系统雷电及过电压保护;

02.结构新颖紧凑,所需安装空间小(单相宽38mm,三相宽76mm)),满足插框电源1U机箱安装高度需求;

03.通流容量大,限制电压低,满足B级的通流容量,C级的残压;

04.动作电压适当,保护电路稳健;

05.内置过温、过流保护,无续流,高可靠安全;

06.新型锁扣装置在大电流冲击和强烈振动情况下,能保证插头稳定、不松脱;

07.模块可插拔结构,模块防误插,可更换,维护方便;

08.具备状态指示和遥信告警功能;

09.采用螺钉(M6)压接方式,接线能力6~35mm2

10.采用4-M3*8螺钉固定,安装方便。

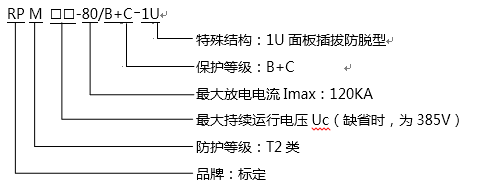

命名规则


外形尺寸


                         RPM-80/B+C-1U
